产品中心 > 标准冷通道

标准冷通道

         产品综述:

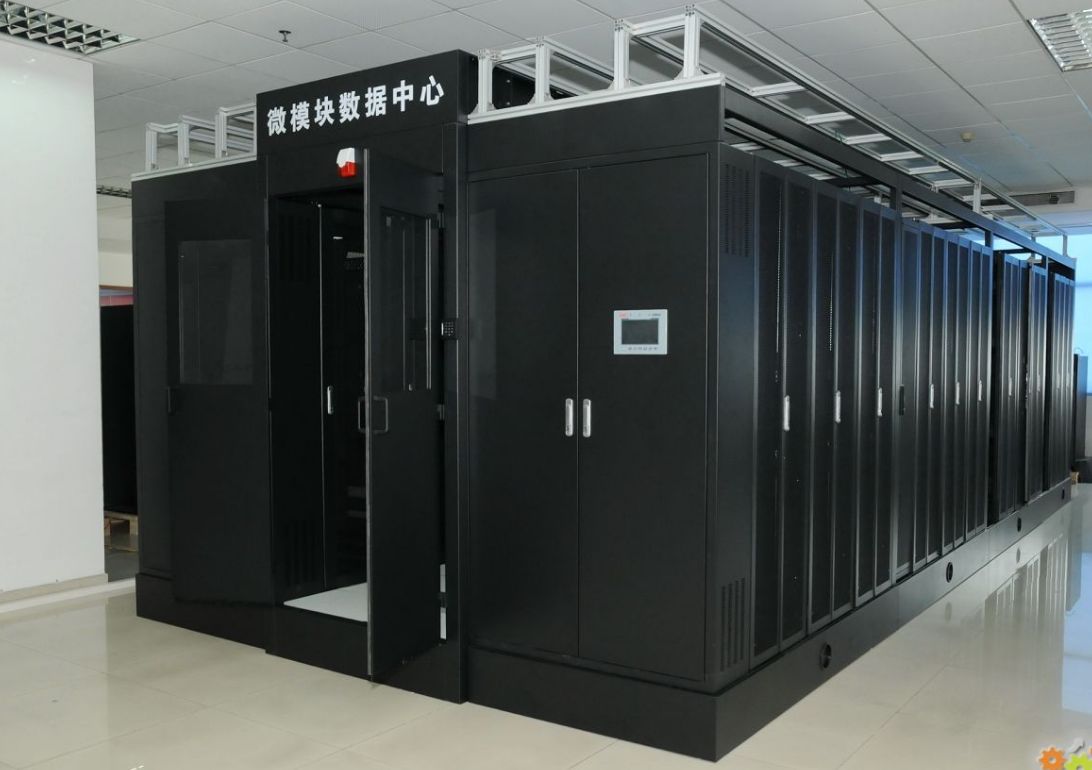

         冷通道是一种机房服务器机柜散热的解决方案,冷通道由顶部天窗模块、常闭双开门、框架安装单元、辅助安装件等组成冷通道的封闭,使冷气不外泄到其他区域,避免与热交换后的空气混合,提高制冷利用率有效降低机房能耗,延长设备使用寿命。


气流组织:

        硕威机柜采用“面对面”布局,机柜中间的通道采用通风地板,房间级空调送出的冷空气经地板下空间,通风地板进入机柜中间的通道,形成“冷通道”;因冷通道封闭,冷气流无法进一步往通道上部和通道两端扩散
,故全部进入机柜;冷空气在机柜内吸收IT设备的散热变成热空气排出,沿天花板返回房间级空调,热空气在空调内被再次冷却后送出,进入下一轮循环。

产品特性:

 u  适用于大型机房场景,单柜功率支持1KW~10KW,支持总功率24KW~120KW,总机柜数量6~30台

 u  单元模块式设计,安装机柜正面的顶部,每个单元均能独立安装,并能与相邻的单元连接,方便拆装,更换。

 u  机房集中制冷方式,冷气通过冷通道底部静电地板进入通道,热气流通过机房顶部回风口进入空调

 u  框架与机柜水平支架以特殊连接孔连接,以增加整体稳固效果;除了起到加固通道本身,还需起到方便扩展的功能;以≧25mm栅格方式布置安装支架上的安装孔,万能组装。

 u  无门槛设计,方便设备无障碍安装。

 u  每个活动天窗均可实现消防联动,当接收到火灾信号后,天窗自动开启,消防气体可进入通道灭火。

 u  每个通道均装有急停开关,能通过物理方式进行紧急按钮开启,提高安全可靠性

 u  通道密闭窗口为玻璃材料,整体与机房协调、美观,所使用的玻璃均符合GB 15763.2 -2005《建筑用安全玻璃》标准,防止玻璃粉碎而造成对数据机房及维护人员的影响。

 u  活动门设计为常闭状态,并安装有缓冲自动闭合装置,双侧设置推拉把手,开启灵活。

 u  门与机架间采用毛条密封,密合度严密,能有效遏制冷气流外窜。

 u  通道活动门框外侧安装有密码门禁,内侧安装有按钮开关。门框组件内预留走线通道,具备藏线和走线功能。

 u  可通过机房环境灵活调整天窗开启角度

 u  所有配电、制冷、业务操作面均在同一侧,便于运维人员维护

 u  绝佳的气流优化设计,避免冷热气流混合,降低能耗成本

 u  冷通道单元体所采用的材料、紧固件、密封件,其机械、化学、电气性能均符合中国国家标准、通信行业标准及 IEC 的有关标准。

 u  表面处理:脱脂、酸洗、磷化、喷塑(颜色可特色定制)

 u  绿色环保,产品材质、表面喷涂均达到国家无毒无害的喷涂标准

 u  标准化部件,去工程化,整体交付。可根据业务发展即时匹配,迅速扩容。

 u  可接受特殊预定

工作环境指标:

u  工作温度:-5℃~55℃

 u  贮存温度:-20℃~+55℃

 u  工作相对湿度:不大于80%(+30℃时))

 u  贮存相对湿度:≤90%~96%(40℃±2℃)

 u  大气压力:65~110kpa

订货指南:

冷通道封闭组件-通道门

序号 型号 名称 产品特征

1 SW-MEN-01 通道门 适用1000mm宽通道,手动平移门,钢制门框,内嵌钢化玻璃,带门锁

2 SW-MEN-02 适用1000mm宽通道,自动平移门,钢制门框,内嵌钢化玻璃,带密码门禁锁,触摸屏

3 SW-MEN-03 适用1000mm宽通道,自动平移门,铝合金门框,内嵌钢化玻璃,带密码门禁锁,触摸屏

4 SW-MEN-04 适用1200mm宽通道,自动平移门,钢制门框,内嵌钢化玻璃,带门锁

5 SW-MEN-05 适用1200mm宽通道,自动平移门,钢制门框,内嵌钢化玻璃,带密码门禁锁,触摸屏

6 SW-MEN-06 适用1200mm宽通道,自动平移门,铝合金门框,内嵌钢化玻璃,带密码门禁锁,触摸屏

7 SW-MEN-07 适用1000mm宽通道,推拉门,钢制门框,内嵌钢化玻璃,隐藏式闭门器,带门锁

8 SW-MEN-08 适用1000mm宽通道,推拉门,钢制门框,内嵌钢化玻璃,隐藏式闭门器,带电子密码门禁锁,电触摸屏

9 SW-MEN-09 适用1200mm宽通道,推拉门,钢制门框,内嵌钢化玻璃,隐藏式闭门器,带门锁
10 SW-MEN-010 适用1200mm宽通道,推拉门,钢制门框,内嵌钢化玻璃,隐藏式闭门器,带电子密码门禁锁,电触摸屏

 冷通道封闭组件-活动天窗

序号 型号 名称 产品特征

1 SW-HTC-01 活动天窗 适用300宽机柜,1000mm宽通道,钢框+玻璃,带消防联动

2 SW-HTC-02 适用300宽机柜,1200mm宽通道,钢框+玻璃,带消防联动

3 SW-HTC-03 适用600宽机柜,1000mm宽通道,钢框+玻璃,带消防联动

4 SW-HTC-04 适用600宽机柜,1200mm宽通道,钢框+玻璃,带消防联动

5 SW-HTC-05 适用800宽机柜,1000mm宽通道,钢框+玻璃,带消防联动

6 SW-HTC-06 适用800宽机柜,1200mm宽通道,钢框+玻璃,带消防联动

 冷通道封闭组件-功能天窗

序号 型号 名称 产品特征

1 SW-GTC-01 功能天窗 适用300宽机柜,1000mm宽通道,钢板制作,带消防联动控制箱、传感器安装位

2 SW-GTC-02 适用300宽机柜,1200mm宽通道,钢板制作,带消防联动控制箱、传感器安装位

3 SW-GTC-03 适用600宽机柜,1000mm宽通道,钢板制作,带消防联动控制箱、传感器安装位

4 SW-GTC-04 适用600宽机柜,1200mm宽通道,钢板制作,带消防联动控制箱、传感器安装位

5 SW-GTC-05 适用800宽机柜,1000mm宽通道,钢板制作,带消防联动控制箱、传感器安装位

6 SW-GTC-06 适用800宽机柜,1200mm宽通道,钢板制作,带消防联动控制箱、传感器安装位

 冷通道封闭组件-侧封板

序号 型号 名称 产品特征

1 SW-CFB-01 功能天窗 适用300宽机柜,钢板制作

2 SW-CFB-02 适用600宽机柜,钢板制作

3 SW-CFB-03 适用800宽机柜,钢板制作

 冷通道封闭组件-控制系统

序号 型号 名称 产品特征

1 SW-KZX-01 照明系统 含天窗照明及红外遥感开关

2 SW-KZX-02 监控系统 含监控单元及传感器

3 SW-KZX-03 消防控制系统 含模块电源及天窗控制器
